從自己開始修理儀器開始,這是第一次修理“別人”實驗室的儀器
講的好像很厲害,但其實是我唸碩班的實驗室。
平常很少有空可以修理儀器,這次之所以會特別來修理離心機。
是因為廠商說這個儀器的公司倒了,電路板壞了,零件找不到了。
而愈難的問題就愈能激起我的鬥志。
而且一遇到有疑點的事,我就忍不住要找到真相。

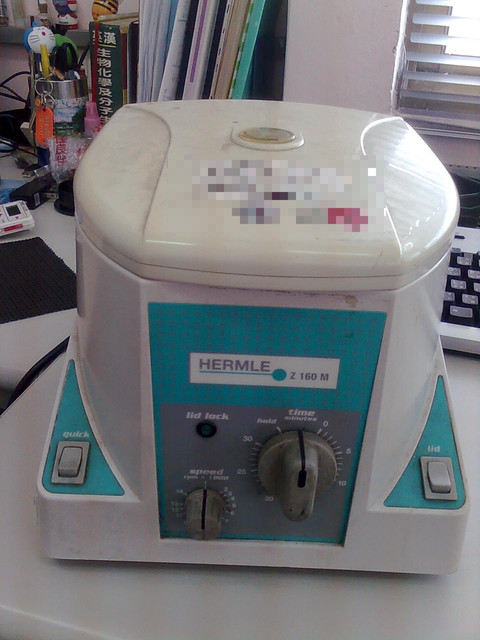

這次的主角德國Hermle Z160M,最近好像還有在某個廠商的DM上看到。
實際操作一次,的確一點反應都沒有,不過電源確定沒問題,上蓋的電驅動安全鎖可以正常作用。

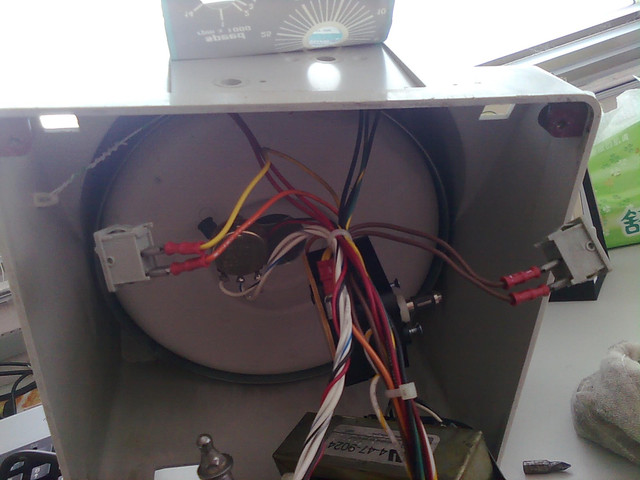

為了要能夠檢測各部元件的功能是否還是正常,把控制開關從塑膠外殼上一個個拆下。

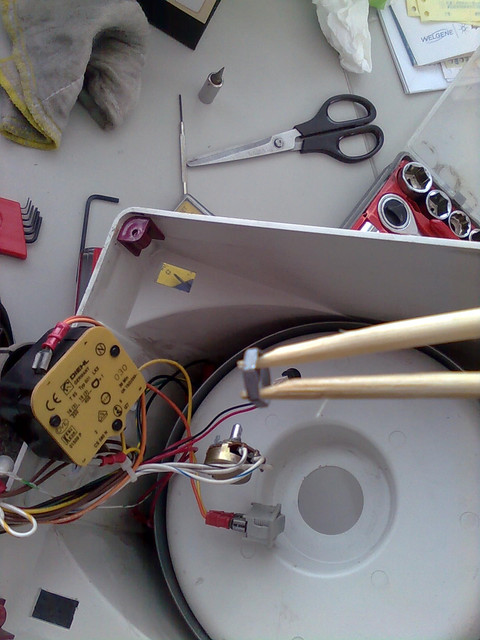

在殼子上有四個很難用工具卸下的螺絲,乾脆自己把竹筷削成需要的樣子把螺絲卸下。

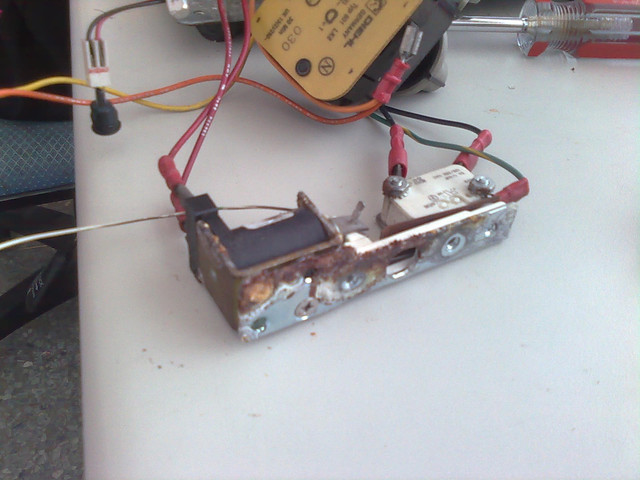

這是蓋子蓋上後的鎖定開關,在轉速還降下來之前,可以確保操作人員的安全。
不過也因為最靠近外面,整個生鏽的很誇張,不過功能還是很正常的。

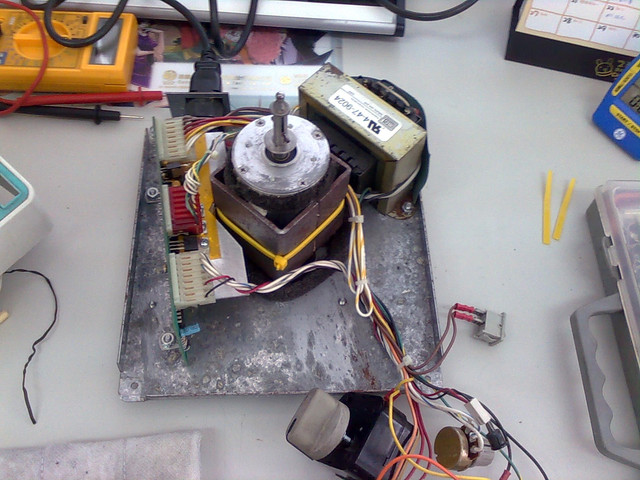

整臺離心機都拆光光了,目視電路板上也沒有任何燒壞的痕跡。連馬達都拆開檢查過了。
值得一提的是,它所用的馬達總共接了8條線。從定子的繞線來看是三相交流馬達。
3條直接與漆包線連接。
2條分別是馬達內電晶體的共極。
最後3條代表交流訊號。經過放大後,可以驅動馬達。
神奇的是雖然找不到問題,插上電後卻可以動作。
其實我也見怪不怪了,很多儀器只要把內卻清潔一下,效能都還是很好的。

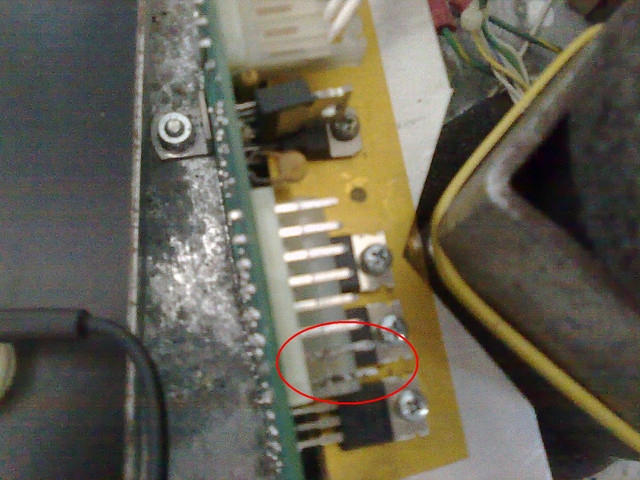

把機器組裝完,再測試就又有問題了,才找到原來是與馬達直接相連的黑線及綠線的端子被不明物體沾到了。
這臺離心機的功能大多用來純化、回收DNA,所以可能是E. coli的菌液。
仔細測試了一下,確定是這個位置的接觸不良造成的故障,用起子稍微把異物刮掉,導電完全沒問題了。
再用鉗子把電極稍微折彎,確保接點的接觸是OK的。但最好的方法把針腳換掉重新焊上新品。

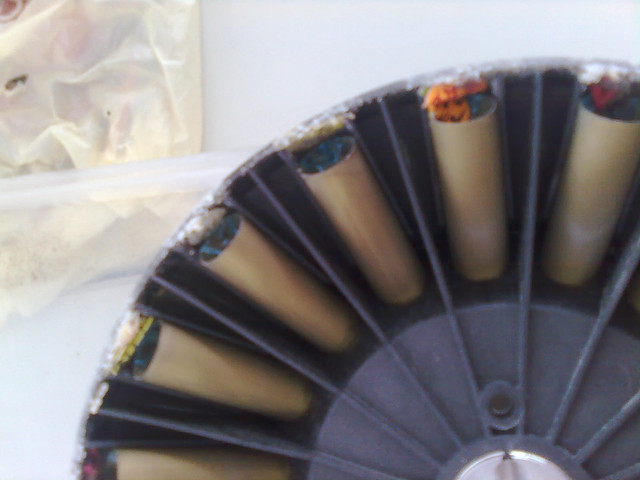

“殺必死”送上Rotor清潔服務,Rotor上都是陳年的鹽類,還有標籤紙,從上面依稀可以看到實驗室的研究主題。
最後利用電路板上的可變電阻調整最低速及最高速,使轉速可以符合刻度上的指示。
