實驗室裡有一臺電子式降溫乾浴器，壞了一陣了，因為合作的廠商很忙，所以決定自己解決問題。

這型的降溫原理是利用熱電效應，使用Peltier chip造成降溫。
該裝置可以將溫差轉換成電能，或是利用電能造成溫差。
而在這臺儀器上利用的是後者所述的特性。
如果運作正常，cooling開關上的紅燈會亮，同時進行降溫。可以把溫度控制在正負攝氏0.5度。
但現在無論怎麼設定，紅燈都不會亮，也就是說溫度也不會降。

把機器拆開後線路錯綜複雜，還有一片控制面板。經過測試後，面板是沒有問題的。
設定溫度後的動作都很正常。故障的地方是繼電器，即使面板發出12V的電壓，繼電器仍然不會作用。
一般來說儀器廠商不會使用到太特殊規格的材料，因為那是找自己的麻煩。
 如果不是很了解要用什麼規格，通常直接把零件拆下來拿去電子材料行就能找到相同的零件了。

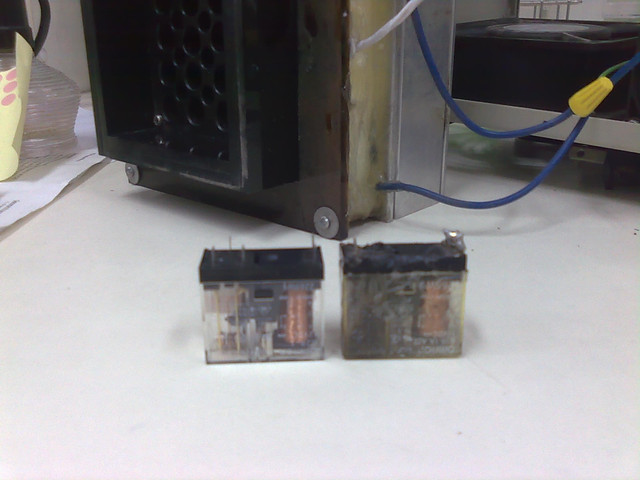

左邊是電子材料行買來的新品，右邊是從儀器上拆下來的舊品，有很明顯的燒焦痕跡。
買來的繼電器共有五隻腳，靠右邊的兩隻用來控制開關。
通電後（表面會印上工作電壓），電磁鐵產生磁力吸引連動槓桿。
左邊的三支腳中間腳位的線路會根據通電與否來決定左或右導通，有通電後導通或通電後斷開兩種接法。

將新的繼電器焊上，再把殼子重新裝回去就大功告成了。
